kapsam
FR-4 / G11 SERİSİ

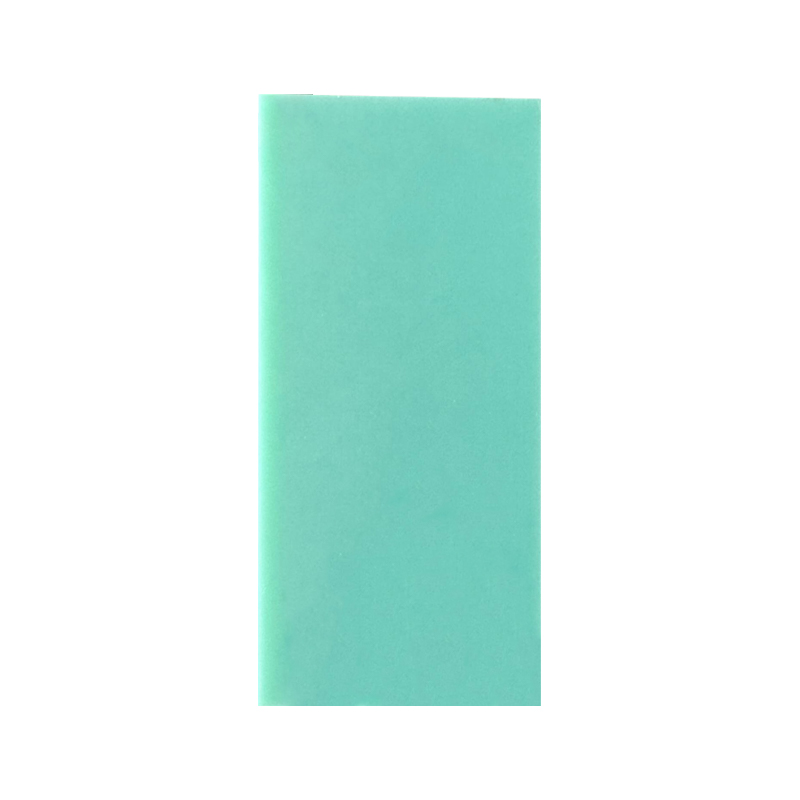

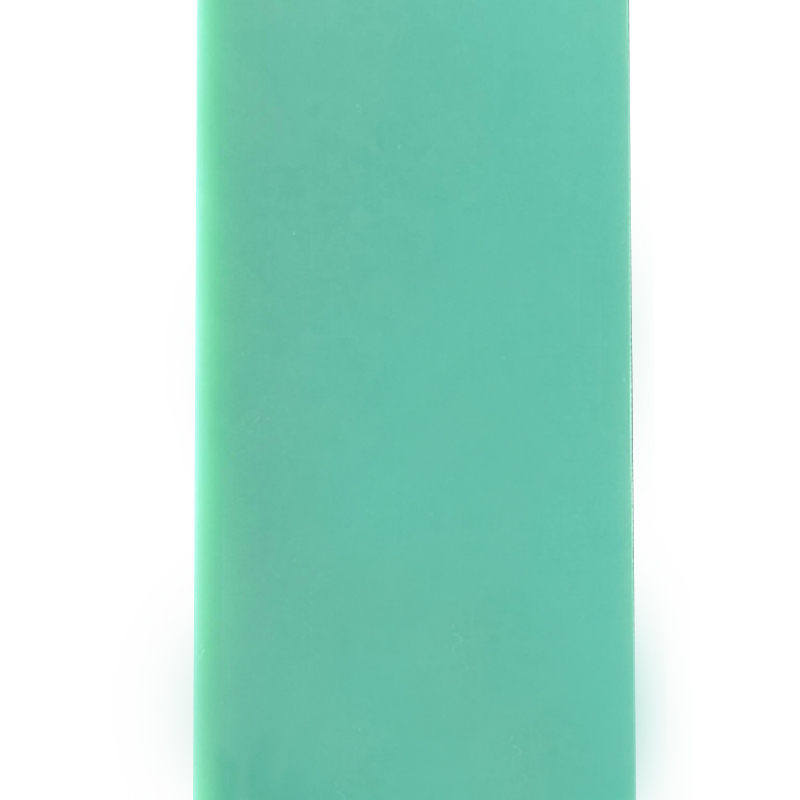

Epoksi Reçine Cam Elyaf Yalıtım Levhası
Bromlu epoksi reçine ile emprenye edilmiş sürekli E-cam kumaş katmanları, 160°C ve 14 MPa'da sıkıştırılarak kalıplanmıştır. Dielektrik dayanım 20–28 kV/mm (ASTM D149), 24 saatlik daldırma sonrasında su emme ≤%0,15. UL 94 V-0 yanıcılık derecesine sahip çalışma sıcaklığı sınıfı F (155°C). Kalınlık aralığı 0,3 mm ila 50 mm, elektrik yalıtımı ve yapısal montaj için doğal yeşil, beyaz, sarı ve siyah renklerde mevcuttur.
Termal sınıf F (155°C)
UL yanıcılığı 94 V-0
Dielektrik 20–28 kV/mm
▸ Teknik avantajlar
  • Ark direnci: Yüksek gerilim şalt donanımı ve kontaktörler için belirtilen, izleme olmadan 180 saniye (ASTM D495).
  • Düşük dağılım faktörü: 1 MHz'de Tan δ 0,015–0,02, yüksek frekanslı PCB uygulamalarında sinyal bütünlüğünü korur.
  • İşleme stabilitesi: Karbür takımlarla çapaksız delme; ≥0,8 mm delik çaplarında delaminasyon kontrol edilir.
  • Nem direnci: %95 bağıl nemde 96 saat sonra yalıtım direncinin korunması >%95.
▸ Mekanik ve elektriksel veriler
Eğilme mukavemeti (uzunlamasına) 350 – 450 MPa
Çekme mukavemeti 280 – 340 MPa
Basınç dayanımı 350 – 420 MPa
Hacim direnci 10⁷ – 10⁸ MΩ·cm
CTI (karşılaştırmalı izleme) 175 – 200V (PLC3)
⎯
Boyutsal toleranslar
0,5 – 1,6 mm ±0,10 mm
1,6 – 3,0 mm ±0,15 mm
3,0 – 6,0 mm ±0,20 mm
Uzunluk/genişlik ≤1000 mm ±2,0 mm
⎯
Termal ve kimyasal
  • Sürekli servis: 130°C – 155°C
  • Isı iletkenliği: 0,25–0,35 W/(m·K)
  • Kimyasal direnç: aseton, etanol, mineral yağlar
  • Kaçının: konsantre sülfürik asit
⎯
İşleme parametreleri
  • ≤3 mm kalınlıkta kesme
  • Delme ilerlemesi: 0,05–0,10 mm/dev
  • İş mili hızı: 20k–40k RPM
  • >2 mm delme için 80°C'de ön ısıtma
◆ Uygulama alanları (IEC 60893, NEMA LI-1'e göre sertifikalı)
Şalt bariyerleri Bara destekleri PCB test armatürleri Trafo ara parçaları Motor yuvası takozları Ark oluğu plakaları Yalıtım pulları
RoHS uyumlu · REACH SVHC içermez · Halojensiz kalite mevcuttur (IEC 61249-2-21)
Depolama ve taşıma
▸ Kenar destekli paletler üzerinde düz tutun. Çarpılmayı önlemek için maksimum yığın yüksekliği 800 mm.
▸ Nem aralığı: %40 – %70 bağıl nem. Uzun süreli >%80 RH'ye maruz kalma, su emilimini %0,3'ün üzerine çıkarabilir.
▸ Uzun süreli depolama sırasında bakır veya çıplak çelik yüzeylerle doğrudan temastan kaçının (oksidasyon riski).
Sık sorulan sorular ve notlar
Maksimum çalışma voltajı? AC için mm kalınlık başına 2,5 kV (DC için %60 güç kaybı).
Post-forming yeteneği? Kürleme sonrasında ısıyla şekillendirme yapılmaz; yalnızca önceden emprenye edilmiş tabakalar.
Vakumda gaz mı çıkıyor? TML %0,45, CVCM %0,08 — vakum odaları için uygundur.
Çarpıklık kontrolü? 120°C'de 2 saat süreyle tavlama, işleme sonrasında kalan gerilimi azaltır.
ⓘ Sertifikasyon seçenekleri: MIL-I-24768, GB/T 1303.1, UL onaylı (E numarası mevcuttur). Toplu izlenebilirlik dahildir. Mekanik değerler 1,6 mm kalınlığa, boylamasına yöne dayanmaktadır.
