özel yapılmış Karbon Fiber Drone Dış Kanopi Başlığı Kafa Kapağı
Ev / Ürün / Özel şekilli parçalar / Havacılık / Karbon Fiber Drone Dış Kanopi Başlığı Kafa Kapağı
  • Karbon Fiber Drone Dış Kanopi Başlığı Kafa Kapağı
  • Karbon Fiber Drone Dış Kanopi Başlığı Kafa Kapağı
  • Karbon Fiber Drone Dış Kanopi Başlığı Kafa Kapağı
  • Karbon Fiber Drone Dış Kanopi Başlığı Kafa Kapağı

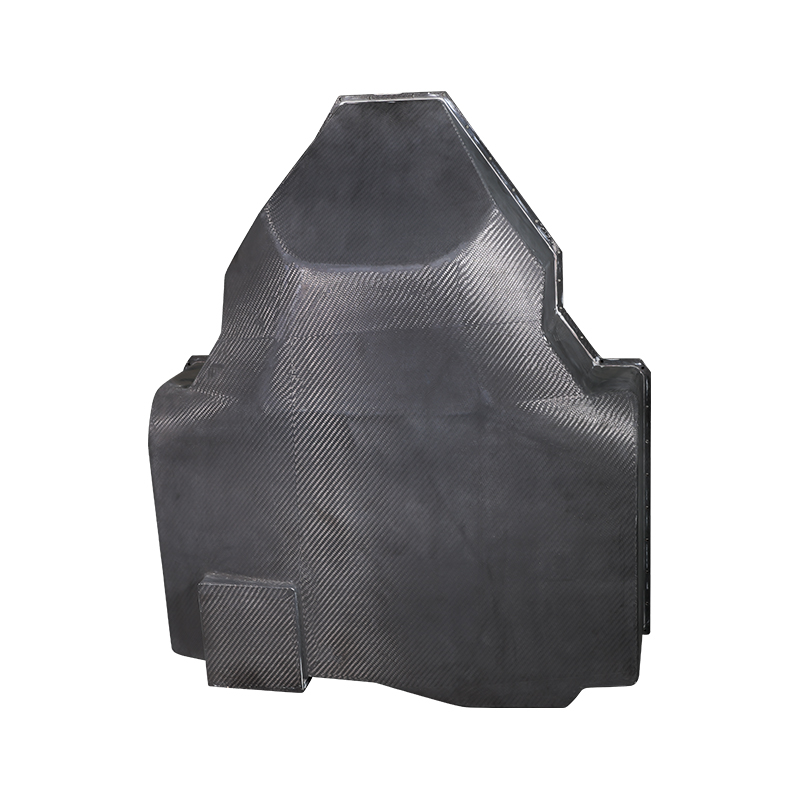

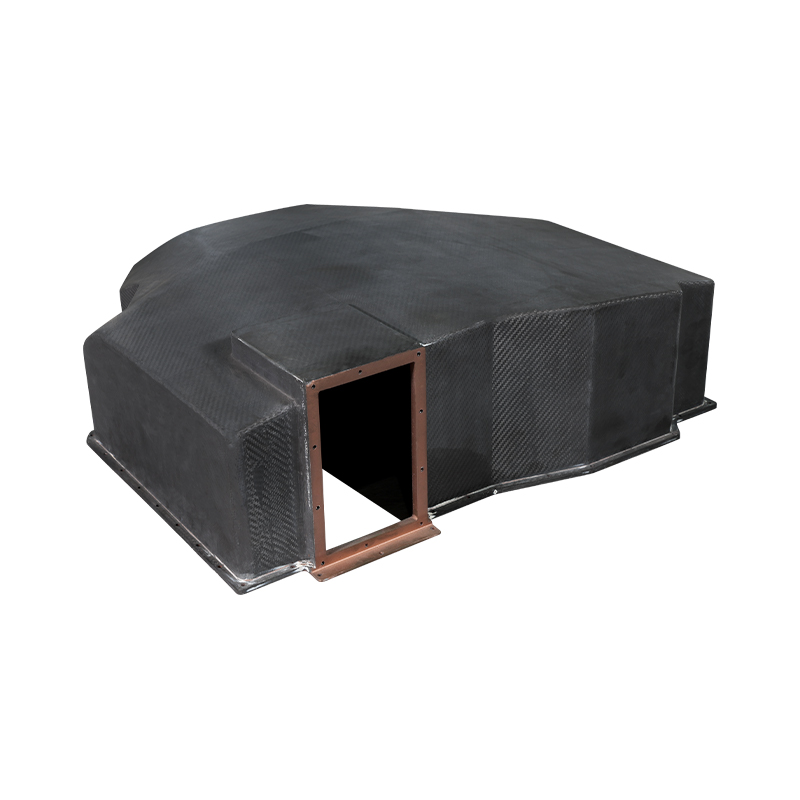

Karbon Fiber Drone Dış Kanopi Başlığı Kafa Kapağı

Uçak yapısının ağırlığını yaklaşık %15~%20 oranında azaltabilir ve etkin yükü artırabilir; aynı zamanda İHA proses ekipmanını basitleştirebilir, montaj iş yükünü azaltabilir, üretim döngüsünü kısaltabilir ve tüm uçağın tüm yaşam döngüsünün maliyetini azaltabilir. Parametreler özelleştirilebilir.

Bize Ulaşın
Öncesi：Karbon Fiber İnsansız Hava Aracı (İHA) İniş TakımıSonraki：Karbon fiber drone kabuğu
kapsam
İHA DIŞ KAPAĞI · HAVACILIK SINIFI
Karbon Fbenber Drone Dış Kanopi Başlığı Kafa Kapağı
Ağırlık (tipik) 42-68 gr
Duvar kalınlığı 0,6-1,2 mm
Servis sıcaklığı -40 ila 110°C
Yapısal genel bakış
Eşleştirilmiş metal kalıplama veya otoklav kürleme yoluyla üretilen önceden emprenye edilmiş karbon fiber kanopi. Yüksek tokluğa sahip epoksi reçineli Toray T700 3K dimi kumaş. Çekme modülü 65 GPa, bükülme mukavemeti 750 MPa. DJI M300, Mavic 3, Matrice ve özel FPV çerçeveleri için tasarlanmıştır. GPS modülü, IMU ve faydalı yük arayüz kabloları için tasarlanmış iç açıklık. ESD koruması için yüzey direnci kare başına 10-100 ohm.
Elyaf türü Toray T700SC 3K 2x2 dimi
Reçine sistemi Epoksi (Tg 135°C)
Elyaf hacmi Yüzde 57-62
Yüzey kalitesi Parlak (GU 90) veya mat
Montaj noktaları M2.5 / M3 gömülü somunlar
1
Temel avantajlar
  • Kütle azalması: Alüminyum kanopiden yüzde 70 daha hafif, aynı sağlamlığa sahip PC-ABS'den yüzde 50 daha hafif
  • Sinyal şeffaflığı: 2,4 GHz ve 5,8 GHz'de RF iletim kaybı 0,3 dB'nin altında (iletken olmayan kaplama uygulandı)
  • Darbe dayanımı: 1,5 m'den betona 500 g düşüşten sonra çatlak ilerlemesi olmaz
2
Boyutsal parametreler
  • Uzunluk aralığı: 55-120 mm (gövdeye bağlı)
  • Genişlik aralığı: 45-95 mm
  • Yükseklik aralığı: 25-55 mm
  • Tolerans: montaj yüzeylerinde artı/eksi 0,15 mm
  • Taslak açısı: kalıptan çıkarma için 2 ila 3 derece
3
Çevresel direnç
  • UV direnci: Yüzde 85'in üzerinde parlaklık korumasıyla 500 saat QUV
  • Nem emilimi: 7 günlük daldırma sonrasında yüzde 0,1'den az
  • Kimyasal dayanıklılık: Yakıt, yağ ve standart temizleme solventlerinden etkilenmez
Entegrasyon ve montaj notları
Montaj vidaları, karbon ve alüminyum gövde arasındaki galvanik korozyonu önlemek için naylon rondela kullanmalıdır.
M2 vidalar için önceden delinmiş delikler çapı 2,2 mm; Gömme montaj için havşa açısı 100 derecedir.
ESC modüllerinden kaynaklanan elektromanyetik parazitlere karşı koruma sağlamak için EMI conta kanalı mevcuttur.
Akü veya ESC soğutma hava akışı için kalıplama sırasında havalandırma yuvaları entegre edilebilir.
Uyumluluk matrisi
DJI M300 RTK, M350, Mavic 3 Enterprise, Autel EVO II ve özel 7 inç ila 10 inç FPV çerçeveleriyle uyumludur.
Düşürme mekanizması veya ikincil kamera çıkıntısı için yük erişim kapısı tasarımı mevcuttur.
Antenler (SMA, u.FL) ve USB/HDMI bağlantı noktaları için özel kesikler MOQ 50 birimleriyle desteklenir.
Kullanım ve bakım protokolü
01. Temizleme — Tüy bırakmayan bir bezle izopropil alkol (yüzde 70) kullanın. Sıvıya batırmayın.
02. Denetim — Her uçuştan önce kademe testiyle katmanlara ayrılma olup olmadığını kontrol edin. Donuk ses ayrılığı gösterir.
03. Onarım — Epoksi reçineyle doldurulmuş küçük çatlaklar. Darbe hasarı 15 mm'lik çatlak uzunluğunu aşarsa kapağı değiştirin.
04. Depolama — Kullanılmadığı zamanlarda doğrudan güneş ışığından uzak tutun. UV şeffaf kaplama, hizmet ömrünü 2.000 uçuş saatine kadar uzatır.
Tipik uygulamalar
Endüstriyel denetim dronları Tarımsal ilaçlama İHA'ları Arama ve kurtarma uçağı FPV yarış serbest stil kapakları LiDAR haritalama platformu muhafazaları
Karbon fiber GPS sinyalini engelliyor mu?
Kaplamasız karbon fiber RF sinyallerini zayıflatır. Kanopilerimiz, sinyal kaybını 0,5 dB'nin altına düşüren, harici antenler olmadan GPS ve telemetri alımına olanak tanıyan iletken olmayan bir yüzey katmanı (cam elyafı veya jel kaplama) içerir.
Maksimum çalışma yüksekliği ve sıcaklığı
7.000 m'ye kadar yükseklik. Sürekli çalışma sıcaklığı -30°C ila 85°C. 110°C'ye kısa süreli maruz kalma (karanlık yüzeylerde doğrudan güneş ışığı).
Özel kalıp maliyeti ve teslim süresi
Alüminyum kalıp: 1.800-2.500 ABD Doları, teslim süresi 25-30 gün. Örnek kanopiler kalıp tamamlandıktan sonra 5 gün içinde sağlanır.
i Tüm kanopiler delik konumu toleransı açısından CMM aracılığıyla yüzde 100 denetlenir. Toplu test raporları, IPC-A-600'e göre Tg, fiber hacmi ve görsel incelemeyi içerir. OEM markalama (lazer gravür) mevcuttur.
