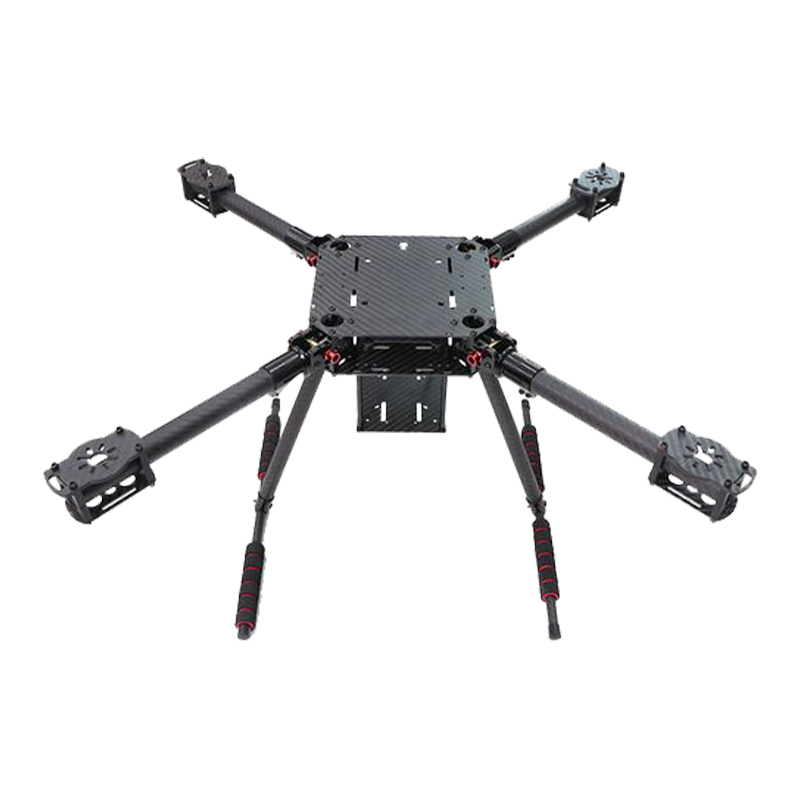

Karbon Fiber İnsansız Hava Aracı (İHA) İniş Takımı

İniş takımı, drone'ların iniş sırasında önemli bir bileşenidir ve büyük darbe yüklerine dayanması gerekir. Bal peteği sandviç yapıların kullanılması gibi makul yapısal tasarım yoluyla karbon fiber kompozit malzemeler, yalnızca ağırlığı azaltmakla kalmaz, aynı zamanda iniş sırasında dronların güvenliğini koruyabilen enerji emme ve şok emme yeteneklerini de geliştirir.

Bize Ulaşın
Öncesi：Daha önce bir ürün yoktu.Sonraki：Karbon Fiber Drone Dış Kanopi Başlığı Kafa Kapağı
kapsam
HAVACbenLIK SINIFI · VAKUM TORBALI
Karbon Fbenber İnsansız Hava Aracı (İHA) İniş Takımı
Karbon Fiber İHA İniş Takımı, çok rotorlu ve sabit kanatlı insansız hava aracı sistemleri için tasarlanmış yapısal bir bileşendir. 3K dimi dokuma karbon fiberden üretilen ve epoksi reçineyle güçlendirilmiş bu iniş sistemi, uçağın maksimum kalkış ağırlığını (MTOW) en aza indirmek için yüksek bir güç-ağırlık oranı kullanır. İniş takımı, tutarlı bir duvar kalınlığı ve iç yapısal bütünlük sağlayacak şekilde vakumlu torbalama veya otoklav işlemi yoluyla üretilir. Aerodinamik profili, uçuş sırasında aerodinamik sürtünmeyi azaltmak için tasarlanırken, karbon fiber kompozitlerin doğal titreşim sönümleme özellikleri, iniş dizileri sırasında yerleşik sensörleri ve gimbal yüklerini korur.
%40-60 Alüminyumdan daha hafif
5-100kg Yük kapasitesi (MTOW)
-40 ila 80°C Operasyonel aralık
Teknik Özellikler
Malzeme Bileşimi Toray Karbon Fiber / Epoksi Reçine Matrisi
Yüzey İşlemi 3K Mat / Parlak Dimi veya Düz Dokuma
Ağırlık Azaltma Alüminyum alaşım alternatiflerine göre %40 - %60 daha hafif
Yük Kapasitesi 5 kg'dan 100 kg'a kadar ölçeklenebilir MTOW
Termal Kararlılık Operasyonel aralık from -40°C to 80°C
Temel Avantajlar
Yüksek Çekme Dayanımı Korozyon Direnci Yorulma Dayanımı Titreşim Emilimi EMC Uyumlu
Kompozit matris, çarpma anında kinetik enerjiyi dağıtarak gövdeye aktarılan mekanik gerilimi azaltır.
01
Yüksek Çekme Dayanımı
Maksimum yük koşullarında yapısal geometriyi koruyarak ağır kaldırma İHA'ları için sağlam destek sağlar.
02
Korozyon Direnci
Metalik bileşenlerin aksine karbon fiber oksitlenmez, bu da onu deniz ve kıyı operasyonları için uygun kılar.
03
Yorulma Dayanımı
Tekrarlanan iniş döngülerinde yapısal yumuşamaya karşı direnç göstererek uçak gövdesinin operasyonel ömrünü uzatır.
04
Titreşim Emilimi
Kompozit matris, çarpma anında kinetik enerjiyi dağıtarak gövdeye aktarılan mekanik gerilimi azaltır.
05
Elektromanyetik Uyumluluk
Alt tarafa monte edilen GPS antenleri veya iletim modülleriyle paraziti en aza indirecek açıklıklarla tasarlanmıştır.
[bir]
Tarımsal İlaçlama Drone'ları
Sıvı tanklarının ve püskürtme donanımının ağır ağırlığını destekler. Karbon fiberin kimyasal direnci, gübre veya pestisitlere maruz kaldığında dişlinin bozulmamasını sağlar.
[G]
Jeo-uzaysal Haritalama ve Ölçme
LiDAR tarayıcılar ve multispektral kameralar için sağlam, hafif bir platform sağlar. Ağırlık tasarrufu, geniş alanlı haritalama görevleri için doğrudan artan uçuş dayanıklılığına dönüşüyor.
[S]
Arama Kurtarma (SAR) Operasyonları
Çeşitli ortamlarda hızlı dağıtıma olanak tanır. Sağlam yapı, dikmelerde kalıcı deformasyon olmadan engebeli veya hazırlıksız arazilere iniş yapılmasına olanak tanır.
Bakım ve Çalıştırma Yönergeleri
Kurulum Önlemleri
1 Kompozit laminatın ezilmesini önlemek için montaj cıvatalarını sabitlerken tork sınırlayıcı sürücüler kullanın.
2 Yüksek frekanslı motor titreşimlerini daha da izole etmek için iniş takımı montajı ile karbon fiber plaka arasına kauçuk sönümleme rondelaları takın.
Muayene ve Depolama
I Etki Denetimi: Herhangi bir sert inişten sonra, yüzeyi tabakalara ayrılma veya kılcal çatlaklar açısından inceleyin. Hasarlı karbon fiber bileşenler, düzeltilemeyecekleri veya kaynaklanamayacakları için derhal değiştirilmelidir.
II UV'ye Maruz Kalma: UV ışınlarına dayanıklı kaplamalarla işlenirken, yıllar süren hizmet nedeniyle reçinenin bozulmasını önlemek için uzun süreli depolama gölgeli bir alanda yapılmalıdır.
III Temizlik: Aşındırıcı olmayan deterjanlar kullanın; Epoksi reçine kaplamasını etkileyebilecek solvent bazlı temizleyicilerden kaçının.
i İniş desteği başına 25 kg'a kadar (statik yük) İHA uygulamaları için onaylanmıştır. Belirli uçak gövdeleri için özel geometri mevcuttur. Toplu inceleme, iç boşluklar için ultrasonik testi içerir.
